KİLİTLEMELİ SOMUN

GENEL BİLGİ Kilitlemeli somun cıvata-somunlarda vibrasyon, darbe,şok hareketlerde veya nedeni ne olursa olsun oluşan gevşemeyi önleyen yeni bir tasarımdır. Kilitleme Somununun dizaynı sıkıştırma prensibine göre tasarlanmıştır. Bu prensip cıvatalardaki gevşemeyi tamamen önlemektedir. Gevşemenin, gevşeme olasılığının olduğu veya emniyet açısından civatalı bağlantıların tamamında kullanılmalıdır. Kilitlemeli Somun Standarda uygun,6 köşeli anahtar ağızlı olması yaygın kullanım kolaylığı getirmiştir. TEKNİK BİLGİ Kilitlemeli somun üzerine özel dizayn kanal açılmıştır. Somunun cıvataya montajında kanallara gelen cıvata dişleri kanal dizaynından dolayı cıvata dişine baskı yaparak sıkıştırır. Bu baskı gevşemeyi tamamen önlemektedir. Somun altına baskı yüzeyinin artırılması için herhangi bir tip rondela konulabilir. Ancak malzeme yüzeyindeki olası hataların yok edilmesi için sıkıştırma ringi tavsiye ediyoruz.

KİLİTLEMELİ SOMUN TESTİ Kilitlemeli Somun Teknik özellikleri ve performans testi ISO2320/ISO 898-2 göre yapılmış ve dizayn edilmiştir. KİLİTLEMELİ SOMUNUN AVANTAJLARI *Gevşemeyi tamamen önlemesi. *Kullanma kolaylığı *Min.50 defa kullanılabilir. KİLİTLEMELİ SOMUN KULLANMA YERLERİ *Demiryolları ve makasları-sinyalizasyon, demiryolları araçları *Köprülü Vinç ray ve krapolarında *Çelik Konsrüksiyon, Mekanik Sistemler,İş makinaları *Demir Çelik,Madencilik sektörlerinde *Şeker Fabrikaları, Çimento Fabrikaları,Cam Sanayi gibi fabrikalar *Askeri ekipmanlarda, nakil vasıtalarında,enerji tesislerinde Bir çok fabrika ve sektör sayılabilir. Genelde:Cıvata bağlantılarında emniyet açısından,vibrasyon,darbe ,şok hareketlerin neden olduğu gevşemelerin önlenmesi açısından MAKİNE-ELEKTRİK ekipmanların civatalarının tamamında kullanılmalıdır. KİLİTLEMELİ SOMUN MALZEMESİ Somun malzemesi: *Alaşımlı Çelik (8,10,12 kalitedir) *Paslanmaz Çelik(A2-70/AISI304,A4-80 kalitedir.) SOMUN TİPLERİ 1-A TİPİ KAREKTERİSTİK ve PERFORMAS TESTİ : ISO2320/ISO898-2 MALZEME: Çelik 8,10,12 kalite,Paslanmaz Çelik AISI304-316 DİŞ TİPİ:Metrik,UNC,UNF

METRİK ÖLÇÜ TABLOSU Dmm Diş s h m ———- ——— ———— ———– ————– M2 0.40  4.0 4.5 2.3 M3 0.50 5.5 4.5 2.5 M4 0.70 7 5.3 2.6 M5 0.80 8 6.3 3 M6 1.00 10 7 3.6 M8 1.25 13 8.8 4.8 M10 1.50 16 11 6.0 M12 1.75 18 13 7.2 M14 2.00 21 15 8.4 M16 2.00 24 18.7 11.5 M18 2.50 27 20 11.5 M20 2.50 30 21 12.0 M22 2.50 32 21.5 12.5 M24 3.00 36 25.5 15.4 M27 3.00 41 28 17 M30 3.50 46 31.5 18.5 M36 4.00 55 34.5 19.5 M39 4.00 60 37 20.5 M42 4.50 65 39.5 23 M45 4.50 70 43 24 M48 5.00 75 46 25 2-BTİPİ: B1,B2 ÖLÇÜ STANDARDI:ISO 4033 KAREKTERİSTİK ve PERFORMAS TEST:ISO2320/ISO 898- ISO 3506-2(Paslanmaz) MALZEME: *Çelik 8,10,12 kalite *Paslanmaz A2-A4 paslanmaz çelik

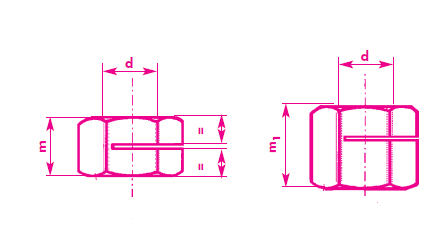

*B1 Yükesklik m=d B2 Yükseklih m=0.8d -4- 3-TİP:F TİPİ FLANŞLI SOMUN STANDART:ISO 965-2 KAREKTERİSTİK ve TEST:ISO 2320/ISO 898-2 ISO 3506-2 Paslanmaz Malzeme:Çelik,paslanmaz

d M4 M5 M6 M8 M10 M12 M16 M20 —— ——— ———– ———- ———– ———— ———— ———– ———– Diş 0.70 0.80 1.00 1.25 1.50 1.75 2.00 2.00 ht 7 8.50 9 11 13.4 15.8 17.8 19.8 m 2.6 3 4.5 4.8 6 7.2 8.4 9.5 s 7 8 10 13 16 18 21 24 d2 12 14 18 22 22/27 27 30 40 s1 1.1 1.3 1.4 1.6 1.8 1.8 2.4 3.2 UNC/UNF DİŞ d N10 1/4 5/16 3/8 7/16 1/2 5/8 3/4 —— ——— ——— ———- ———- ——— ———– ——— ——— Diş UNC 24 20 18 16 14 13 11 10 UNF 32 28 24 24 20 20 18 16 ht 8 9.5 10.8 10.8 13.5 15.8 21 25 m 3 4 4.8 4.8 6 7.2 9.5 12 s 9 11 13 14 17 18 24 28 d2 14 18 22 22 27 30 40 40 s1 1.3 1.4 1.6 1.6 1.8 2.4 3.2 3.2 KARTALTİC.LTD.ŞTİ Tel/Faks:0.326.6140614 Gms :0.532.4325079 www.kartaltic.com mail: info@kartaltic.com
