Sızdırmaz vida,somun ve civatalar basınç,toz ,gaz,hava,yağ ve her türlü akışkana karşı
güvenilir bir çözümdür.
1-SIZDIRMAZ VİDALAR
Sızdırmaz vidalar hava,su,yağlar ve diğer sıvı veya gaz halindeki akışkanlar için dizayn edilmiştir.İstenilen çelik kontrüksiyonlarda veya özel imalatlarda da kullanılabilir.
*Vida başı altındaki özel silikonlu contası vardır.
*Normal vidalar gibi kullanılır
*İç ve dış basınç olarak 137.895 kPa basınca dayanıklıdır.
*360° basma yüzeyi metal-metale basma yapar.
*Titreşim söz konusu olduğunda özel tip diş üzerindeki yapıştırıcı, gevşemeyi önler
*Yüksek mukavemetli bir tasarımdır.
*AŞAĞIDAKİ ÖLÇÜLER ve BOYUTLAR DIŞINDA İSTEĞE GÖRE ve DİĞER
BOYUTLAR İÇİN BİLĞİ İSTEYİNİZ
SIZDIRMAZ VİDA ÇEŞİTLERİ

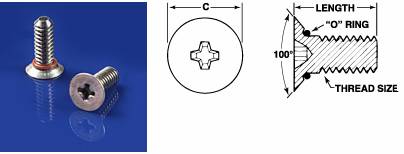

1-TİP:SFR GÖMME SİLİNDİRK BAŞLI VİDA
DİŞ ÖLÇÜSÜ BOYU C MAX
1/8”artışlarla
——————- ———————— ———————
2-56UNC-2A ¼” den 1” dahil 0.172”
4-40UNC-2A ¼” den 1” dahil 0.225”
6-32UNC-2A ¼” den 1” dahil 0.279”
8-24UNF-2A 5/16”dan 1” dahil 0.204 “
10-24UNC-2A 3/8” den 1” dahil. 0.204”
¼”-20UNC-2A 3/8”dahil 1 ¼ kadar 0.269”
KARTAL TİC:LTD:ŞTİ
Tel:0.326.6140614 Faks:0.326.6140615 Gms:0.532.4325079
Mail:İ nfo@kartaltic.com Web:www.kartaltic.

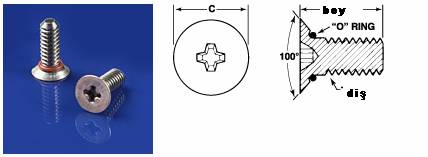

2-TİP:SFRM -GÖMME BAŞLI METRİK VİDALAR
DİŞ ÖLÇÜSÜ BOYU C MAX D Max
mm mm mm mm
——————- ——————- ——————— ——————–
M2x0.4 4 ila 12 4.83 1.60
M2.5×0.45 4 ila 12 5.46 2.10
M3x05 4 ila 40 6.70 2.40
M4x0.7 4 ila 40 8.69 3.05
M5x0.8 4-ila 40 9.90 3.70
M6x1 4 ila 50 12.58 4.60
3-TİP:RM GÖMME METRİK TİP
M3x05 mm
M6x1 mm
Bu tip için bilgi isteyiniz.

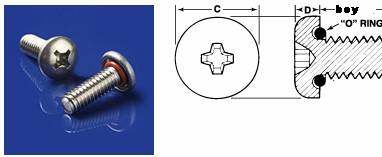

4-TİP:SM TORNAVİDA BAŞLI METRİK VİDALAR
DİŞ ÖLÇÜSÜ BOYU C MAX D Max
mm mm mm mm
——————- ——————- ——————— ——————–
M2x0.4 4 ila 12 4.24 1.37
M2.5×0.45 4 ila 12 5.46 2.10
M3x05 4 ila 40 6.22 1.90
M4x0.7 4 ila 40 8.17 2.43
M5x0.8 6-ila 40 9.70 3.05
M6x1 6 ila 50 12.49 3.79
M8x1.25 6 ila 50 15.62 4.52

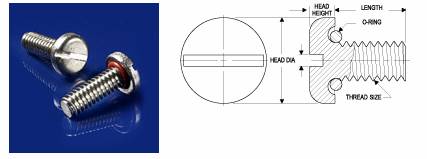

5- TİP:S TORNAVİDA BAŞLI WİTWORTH VİDALAR
DİŞ ÖLÇÜSÜ BOYU C MAX D Max
mm mm mm mm
——————- ——————- ——————— ——————
2-56UNC-2A ¼” -5/8” dahil 0.160” 0.055”
3-56UNF-2A ¼” -5/8” dahil 0.194” 0.063”
3-48UNC-2A ¼” -5/8” dahil 0.194” 0.063”
4-40UNC-2A ¼” -1” dahil 0.220” 0.069”
5-40UNC-2A ¼” -1” dahil 0.245” 0.075”
6-32UNC-2A ¼” -1” dahil 0.271” 0.083”
8-32UNC-2A ¼” -1” dahil 0.323” 0.097”
10-32UNF-2A ¼” -1” dahil 0.374” 0.113”
10-32UNC-2A ¼” -1” dahil 0.374” 0.113”
¼”-20UNC-2A 5/16”dahil 11/4” 0.493” 0.148”
¼”-20UNF-2A 5/16”dahil 11/4” 0.493” 0.148”

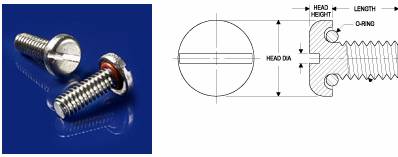

6-TİP:SL TORNAVİDA BAŞLI BÜYÜK BOY VİDALAR
4-40UNC-2A
6-32UNC-2A
8-32UNC-2A
10-32UNF-2A
10-32UNC-2A
Bu tip için bilgi isteyiniz

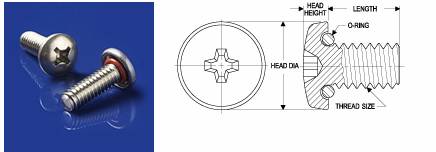

7-TİP:R YILDIZ BAŞLI VİDA
DİŞ ÖLÇÜSÜ BOYU C MAX D Max
mm mm mm mm
——————- ——————- ——————— ——————
2-56UNC-2A ¼” – 1” dahil 0.181” 0.062”
4-40UNC-2A ¼” -1” dahil 0.238” 0.080”
6-32UNC-2A ¼” -1” dahil 0.294” 0.097”
8-32UNC-2A ¼” -1” dahil 0.347” 0.115”
10-32UNF-2A 3/8” -1” dahil 0.374” 0.113”
10-24UNC-2A 3/8” -1” dahil 0.403” 0.133”
¼”-20UNC-2A 3/8”dahil 11/4” 0.517” 0.175”
¼”-20UNF-2A 3/8”dahil 11/4” 0.517” 0.175”
-5-
VİDALARDA KULLANILAN CONTA ve ÖZELLİKLERİ
| Malzeme | İlgili Özellikler | Servis Sıcaklık ° F | ———— DAYANIKLI ———— | ———— TİPİK ÖZELLİKLERİ ———— | ||||||
| Ozon | Kimyasallar | Yağ | Çözücüler | Çekme PSI | Uzama% | Aşınma Direnci | Sıkıştırma Seti | |||
| Silikon Kauçuk | ZZ-R-765 CLASS I & II GR. 70 KIRMIZI | 150 ° – 500 ° | Mükemmel | Iyi | Iyi | Adil | 500-1800 | 100-800 | Adil | Mükemmel |
| Fluoro- Silikon Kauçuk | MIL-R-25988 – AMS 3326 | 78 ° – 450 ° | Mükemmel | Iyi | Mükemmel | Iyi | 600-1400 | 100-700 | Adil | Mükemmel |
| Viton ® A | MIL-R-83.248 SINIF I GR. 75 | 20 ° – 400 ° | Mükemmel | Mükemmel | Mükemmel | Mükemmel | 2000-2200 | 300-400 | Iyi | Mükemmel |
| Buna N (NBR) | ASTM D2000-90 M2BG714 | 65 ° – 250 ° | Adil | Iyi | Mükemmel | Iyi | 1500-3000 | 400-600 | Iyi | Mükemmel |
| Neopren (EPR) | MIL-R-3065 AMS3209 | 65 ° – 300 ° | Iyi | Iyi | Iyi | Adil | 1500-4000 | 100-700 | Mükemmel | Iyi |
| Etilen Propilen (EPDM) | ASTM D2000-90 M3BA708 | 65 ° – 300 ° | Mükemmel | Mükemmel | Kötü | Iyi | 1400-1600 | 500-600 | Mükemmel | Mükemmel |
| Hidro- de bir tabaka oluşturur Nitril | ASTM D2000-90 M2BG714 (Yeşil) | 40 ° – 275 ° | Mükemmel | Mükemmel | Mükemmel | Iyi | 2000 | 170 | Iyi | Mükemmel |
SIZDIRMAZ CİVATALAR
Sızdırmaz civatalar hava,su,yağlar,toz,gaz ve diğer akışkanların sızdırmazlığı için dizayn edilmiştir.Bunun için özel contalar tasarlanmıştır.
Özellikleri:
*Pozitif vakum ve basınç altında sızdırmazlık.
*Normal civatalar gibi kullanılmış olması.
*Yeniden kullanılabilir.
*İsteğe bağlı olarak özel conta seçimi.
*360°basma yüzeyi metal-metale basma yapar. .
*Titreşim için gevşemeye karşı civatalar diş yüzeyine özel tutucu sıvı
bulunmaktadır.
*Yüksek mukavemetli tasarım.
*Cıvata,vidalar ve somunlar 20.000 psig(137.895 kPa) vakuma dayanıklıdır
*AŞAĞIDAKİ ÖLÇÜLER ve BOYUTLAR DIŞINDA İSTEĞE GÖRE ve DİĞER
BOYUTLAR İÇİN BİLĞİ İSTEYİNİZ
-5-
ÇEŞİTLERİ
1-SL Tip ALTIKÖŞELİ,WİTWOURT DİŞ
Ölçü P H Delik Delik Çapları Uzunlukları
Min. Max. kadar
| 1/4-28UNF-2A | 0,510 “ | 0,163 “ | 0,440 “ | 0,265 “ | 0,269 “ | 3 / 8 “, 1 / 2”, 5 / 8 “, 3 / 4” |
| 1/4-20UNC-2A | 0,510 “ | 0,163 “ | 0,440 “ | 0,265 “ | 0,269 “ | 3 / 8 “, 1 / 2”, 5 / 8 “, 3 / 4” |
| 5/16-24UNF-2A | 0,580 “ | 0,211 “ | 0,502 “ | 0,332 “ | 0,336 “ | 1 / 2 “, 5 / 8”, 3 / 4 “, 7 / 8” |
| 5/16-18UNC-2A | 0,580 “ | 0,211 “ | 0,502 “ | 0,332 “ | 0,336 “ | 3 / 8 “, 1 / 2”, 5 / 8 “, 3 / 4”, 7 / 8 “ |
| 3/8-24UNF-2A | 0,650 “ | .243 “ | 0,565 “ | 0,395 “ | 0,399 “ | 5 / 8 “, 3 / 4”, 7 / 8 “, 1” |
| 3/8-16UNC-2A | 0,650 “ | .243 “ | 0,565 “ | 0,395 “ | 0,399 “ | 1 / 2 “, 5 / 8”, 3 / 4 “, 7 / 8”, 1 “ |
| 1/2-20UNF-2A | 0,870 “ | 0,323 “ | 0,752 “ | 0,530 “ | 0,534 “ | 1 / 2 “, 5 / 8”, 3 / 4 “, 7 / 8”, 1 “, 11 / 8”, 11 / 4 “ |
| 1/2-13UNC-2A | 0,870 “ | 0,323 “ | 0,752 “ | 0,530 “ | 0,534 “ | 3 / 4 “, 7 / 8”, 1 “, 11 / 8”, 11 / 4 “ |
2-STM ALTI KÖŞELİ METRİK DİŞ
Ölçü Civata uzunluğu P H Anahtar Delik çapları
mm mm mm ağzı min. max.
| M3 x 0,5 | 6-30 | 6,24 | 2,13 | 5,5 | 3,55 | 3,65 |
| M4 x 0.7 | 8-30 | 7,92 | 2,93 | 7,0 | 4,39 | 4,54 |
| M6 x 1 | 8-50 | 11,28 | 4,15 | 10,0 | 6,73 | 6,83 |
| M8 x 1.25 | 12 ile 50 | 14,69 | 5,65 | 13,0 | 8,45 | 8,55 |
| M10 x 1,5 | 12 ile 50 | 19,25 | 7,18 | 17,0 | 10,53 | 10,64 |
| M12 x 1.75 | 20 – 50 | 21,50 | 8,18 | 19,0 | 12,79 | 12,90 |
| M16 x 2 | 20 – 50 | 27,23 | 10,18 | 24,0 | 17,52 | 17,63 |
KARTAL TİC:LTD:ŞTİ
Tel:0.326.6140614 Faks:0.326.6140615 Gms:0.532.4325079
Mail:İ nfo@kartaltic.com Web:www.kartaltic.com
-7-
CİVATALARDA KULLANILAN CONTA ve ÖZELLİKLERİ
| Mektubu Bileşik | Malzeme | İlgili Özellikler | Servis Sıcaklık ° F | ———— DAYANIKLI ———— | ———— TİPİK ÖZELLİKLERİ ———— | ||||||
| Ozon | Kimyasallar | Yağ | Çözücüler | Çekme PSI | Uzama% | Aşınma Direnci | Sıkıştırma Seti | ||||
| G 2701 | Silikon Kauçuk | ZZ-R-765 CLASS I ve II GR. 70 KIRMIZI | 150 ° – 500 ° | Mükemmel | Iyi | Iyi | orta | 500-1800 | 100-800 | orta | Mükemmel |
| L 2615 | Fluoro- Silikon Kauçuk | MIL-R-25988 – AMS 3326 | 78 ° – 450 ° | Mükemmel | Iyi | Mükemmel | Iyi | 600-1400 | 100-700 | orta | Mükemmel |
| V 5701 | Viton ® A | MIL-R-83.248 SINIF I GR. 75 | 20 ° – 400 ° | Mükemmel | Mükemmel | Mükemmel | Mükemmel | 2000-2200 | 300-400 | Iyi | Mükemmel |
| N 4601 | Buna N (NBR) | ASTM D2000-90 M2BG714 | 65 ° – 250 ° | Adil | Iyi | Mükemmel | Iyi | 1500-3000 | 400-600 | Iyi | Mükemmel |
| E 3601 | Neopren (EPR) | MIL-R-3065 AMS3209 | 65 ° – 300 ° | Iyi | Iyi | Iyi | orta | 1500-4000 | 100-700 | Mükemmel | Iyi |
| F 7601 | Etilen Propilen (EPDM) | ASTM D2000-90 M3BA708 | 65 ° – 300 ° | Mükemmel | Mükemmel | Kötü | Iyi | 1400-1600 | 500-600 | Mükemmel | Mükemmel |
| G – | Hidro- de bir tabaka oluşturur Nitril | ASTM D2000-90 M2BG714 (Yeşil) | 40 ° – 275 ° | Mükemmel | Mükemmel | Mükemmel | Iyi | 2000 | 170 | Iyi | Mükemmel |
SIZDIRMAZ SOMUN
-8-
Sızdırmaz somunlar hava,su,yağlar,toz,gaz ve diğer akışkanların sızdırmazlığı için dizayn edilmiştir.Bunun için özel contalar tasarlanmıştır.
Özellikleri:
*Pozitif vakum ve basınç altında sızdırmazlık.
*Normal civatalar gibi kullanılmış olması.
*Yeniden kullanılabilir.
*İsteğe bağlı olarak özel conta seçimi.
*360°basma yüzeyi metal-metale basma yapar. .
*Titreşim için gevşemeye karşı civatalar diş yüzeyine özel tutucu sıvı
bulunmaktadır.
*Yüksek mukavemetli tasarım.
*Cıvata,vidalar ve somunlar 20.000 psig(137.895 kPa) vakuma dayanıklıdır
*Nikel kaplı çelik,karbon çelik,paslanmaz çelik,alüminyum gibi malzemelerden
isteğe bağlı olarak yapılabilir.
*ÖLÇÜ:METRİK ÖLÇÜLERDE VARDIR.AŞAĞIDAKİ ÖLÇÜLER ve
BOYUTLAR DIŞINDA İSTEĞE GÖRE ve DİĞER BOYUTLAR İÇİN BİLĞİ
İSTEYİNİZ
Ölçü F H T
| 6-32 | 5 / 16 | 9 / 64 | 1 / 64 | 1 / 2 | 7 / 32 |
| 8-32 | 11/32 | 5 / 32 | 1 / 64 | 1 / 2 | 7 / 32 |
| 10-32 | 3 / 8 | 5 / 32 | 1 / 64 | 1 / 2 | 7 / 32 |
| 10-24 | 3 / 8 | 5 / 32 | 1 / 64 | 1 / 2 | 7 / 32 |
| 1/4-20 | 7 / 16 | 7 / 32 | 1 / 64 | 5 / 8 | 7 / 32 |
| 1/4-28 | 7 / 16 | 7 / 32 | 1 / 64 | 5 / 8 | 7 / 32 |
| 5/16-18 | 1 / 2 | 17/64 | 1 / 64 | 5 / 8 | 7 / 32 |
| 5/16-24 | 1 / 2 | 17/64 | 1 / 64 | 5 / 8 | 7 / 32 |
| 3/8-16 | 9 / 16 | 21/64 | 1 / 64 | 5 / 8 | 7 / 32 |
| 3/8-24 | 9 / 16 | 21/64 | 1 / 64 | 5 / 8 | 7 / 32 |
| 7/16-20 | 11/16 | 3 / 8 | 1 / 64 | – | – |
| 1/2-13 | 3 / 4 | 27/64 | 1 / 32 | 3 / 4 | 7 / 32 |
| 1/2-20 | 3 / 4 | 27/64 | 1 / 32 | 3 / 4 | 7 / 32 |
| 5/8-18 | 15/16 | 35/64 | 1 / 32 | – | – |
-9-
SOMUNDA KULLANILAN SIZDIRMAZ CONTA ve ÖZELLİKLERİ
| Malzeme | Silikon Kauçuk | Fluoro-Silikon Kauçuk | * Viton ® A | Buton N (NBR) | Neopren (EPR) | Etilen Propilen (EPDM) | Nitril hidrojene |
| İlgili Özellikler | ZZ-R-765, Sınıf I ve II GR. 70 KIRMIZI | MIL-R-25988 – AMS 3326 | MIL-R-83.248 Sınıf I GR. 75 | ASTM D2000-90 M2BG714 | MIL-R-3065 AMS3209 | ASTM D2000-90 M3BA708 | ASTM D2000-90 M2BG714 (Yeşil) |
| Servis Sıcaklığı F ° | -150 ° – 500 ° | -78 ° – 450 ° | -20 ° – 400 ° | -65 ° – 250 ° | -65 ° C ila 300 ° | -65 ° C ila 300 ° | -40 ° – 275 ° |
| Dayanıklıdır: | |||||||
| Ozon | Mükemmel | Mükemmel | Mükemmel | Adil | Iyi | Mükemmel | Mükemmel |
| Kimyasallar | Iyi | Iyi | Mükemmel | Iyi | Iyi | Mükemmel | Mükemmel |
| Yağ | Iyi | Mükemmel | Mükemmel | Mükemmel | Iyi | Kötü | Mükemmel |
| Çözücüler | orta | Iyi | Mükemmel | Iyi | Gair | Iyi | Iyi |
| Tipik Özellikleri: | |||||||
| Çekme PSI | 500-1800 | 600-1400 | 2000-2200 | 1500-3000 | 1500-4000 | 1400-1600 | 2000 |
| Uzama% | 100-800 | 100-700 | 300-400 | 400-600 | 100-700 | 500-600 | 170 |
| Aşınma Direnci | orta | orta | Iyi | Iyi | Mükemmel | Mükemmel | Iyi |
| Sıkıştırma Seti | Mükemmel | Mükemmel | Mükemmel | Mükemmel | Iyi | Mükemmel | Mükemmel |
VİBRASYONA DAYANIKLI CİVATA,SOMUN ve VİDALAR GENEL ÖZELLİKLERİ
Vibrasyon,ısı ve buna benzer nedenlerden dolayı gevşemeler için vida,somun ve cıvata dişlerine tutucu konulmuştur.Fayadaları:
*Vibrasyon gevşemelerini önler
*Tekrar tekrar kullanılır.
*Maliyet açısındanda ek bir maliyet getirmez.
*Kilitleme yapmasının yanında sızdırmazlığıda temin eder.
*Solvent,Alol veya herhangi bir sıvıdan etkilenmez.
*Yüksek sıcaklık için olan 260°C dereceye dayanıklıdır.
KARTAL TİC:LTD:ŞTİ
Tel:0.326.6140614 Faks:0.326.6140615 Gms:0.532.4325079
Mail:İ nfo@kartaltic.com Web:www.kartaltic.com
-10-
SIZDIRMAZ PEÇİNLER
Sızdırmaz somunlar hava,su,yağlar,toz,gaz ve diğer akışkanların sızdırmazlığı için dizayn edilmiştir.Bunun için özel contalar tasarlanmıştır.
Yüksek basıncada dayanıklıdır.
Özellikleri:
*Basınç altında veya vakum altında sızdırmazlık
*Normal perçin gibi kullanılması.
*360° çapta metale temas eder.
*İsteğe göre conta malzemesi seçilebilir.
*Yöksek mukavemete sahiptir.
-11-
ÖLÇÜLER
1-TİP:SRU
2-TİP:SRC
KARTAL TİC:LTD:ŞTİ
Tel:0.326.6140614 Faks:0.326.6140615 Gms:0.532.4325079
Mail:İ nfo@kartaltic.com Web:www.kartaltic.com
-12-
PERÇİNDE KULLANILAN CONTA ve ÖZELLİKLERİ
| ektubu Bileşik | Malzeme | İlgili Özellikler | Servis Sıcaklık ° F | ———— DAYANIKLI ———— | ———— TİPİK ÖZELLİKLERİ ———— | ||||||
| Ozon | Kimyasallar | Yağ | Çözücüler | Çekme PSI | Uzama% | Aşınma Direnci | Sıkıştırma Seti | ||||
| G 2701 | Silikon Kauçuk | ZZ-R-765 CLASS I ve II GR. 70 KIRMIZI | 150 ° – 500 ° | Mükemmel | Iyi | Iyi | orta | 500-1800 | 100-800 | orta | Mükemmel |
| L 2615 | Fluoro- Silikon Kauçuk | MIL-R-25988 – AMS 3326 | 78 ° – 450 ° | Mükemmel | Iyi | Mükemmel | Iyi | 600-1400 | 100-700 | orta | Mükemmel |
| V 5701 | Viton ® A | MIL-R-83.248 SINIF I GR. 75 | 20 ° – 400 ° | Mükemmel | Mükemmel | Mükemmel | Mükemmel | 2000-2200 | 300-400 | Iyi | Mükemmel |
| N 4601 | Buna N (NBR) | ASTM D2000-90 M2BG714 | 65 ° – 250 ° | Adil | Iyi | Mükemmel | Iyi | 1500-3000 | 400-600 | Iyi | Mükemmel |
| E 3601 | Neopren (EPR) | MIL-R-3065 AMS3209 | 65 ° – 300 ° | Iyi | Iyi | Iyi | Adil | 1500-4000 | 100-700 | Mükemmel | Iyi |
| F 7601 | Etilen Propilen (EPDM) | ASTM D2000-90 M3BA708 | 65 ° – 300 ° | Mükemmel | Mükemmel | Kötü | Iyi | 1400-1600 | 500-600 | Mükemmel | Mükemmel |
| G – | Hidro- de bir tabaka oluşturur Nitril | ASTM D2000-90 M2BG714 (Yeşil) | 40 ° – 275 ° | Mükemmel | Mükemmel | Mükemmel | Iyi | 2000 | 170 | Iyi | Mükemmel |
SIZDIRMAZ RONDELALAR
Sızdırmaz rondelalar ,titreşime dayanıklı,silikon conta her bölmesinde olan bir tasarımdır.
Paslanmaz çelik,karbon çelik,nikel kaplı pirinç,alüminyum malzemeden yapılmaktadır.
Sıcaklık aralığı-106°Cile +260°C
Basınç:100 psi iç ve dış basıncı aşmaktadır.
Dayanımı:Tuzlu su,asitler,hava,güneş ışığı gibi bir çok akışkana dayanıklıdır.
-13-
SIZDIRMAZ RONDELA ÖLÇÜLERİ
1-METRİK ÖLÇÜ
ÖLÇÜ RONDELA OD MAX.DELİK BOYUTU mm
2-INCH ÖLÇÜ
ÖLÇÜ RONDELA OD MAX.DELİK BOYUTU(inch/mm)
-14-
VİDA,CİVATA ve SOMUNLARDA CONTANIN 360° METAL-METALE KONTAK YAPAR
NOT:
Siparişlerde vida,cıvata ,somun,perçin ve rondela belli bir miktarda olması gerekir.Konu ile ilgili bilgi isteyiniz.
